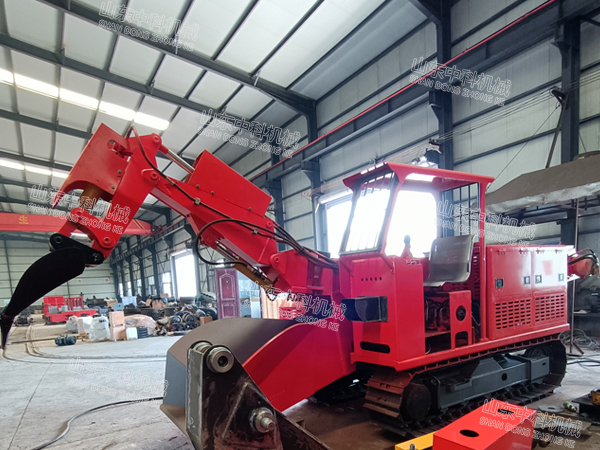

ZWY-60/30L型履帶式斜坡用挖掘式裝載機（俗名：扒渣機）是一種連續生產的效率高出礦設備。主要用于煤礦巖巷、半煤巖巷、礦山主巷掘進及引水洞、隧道施工和國防洞施工中的裝載作業。適用于斷面為2.2×2.2米以上，坡度≤33°的巷道。

本機靠推進鏟取巖石并通過鏟斗將石料扒進自身的刮板輸送機，輸送機從尾部將巖石卸入側卸式礦車、箕斗、皮帶機、梭式礦車、自卸汽車等其它轉載設備上去。同時可利用反鏟挖掘臂扒取遠處的巖石，也可以用鏟斗來清理工作面和斷面排險、掏水溝。

設備主要特點：采用電動全液壓控制系統，電氣系統采用降壓啟動方式，適合于長隧道工況施工；液壓系統優化設計，主要動作采用先導閥控制，操作輕松簡便，工作平穩無沖擊，借鑒挖掘機成熟設計理念及配置，采用進口組件，多道濾油，風冷散熱器；可以全斷面裝巖，不留死角，不需人工輔助清理工作面；運渣采用鏈條刮板式，輸送運轉平穩，排渣能力強且采用半封閉式裝配方式，維護方便。

ZWY-60/30L履帶式斜坡用扒渣機技術參數

項目/型號：ZWY-60/30L

主要外形尺寸

履帶接觸地長度mm：2270

履帶內側寬度mm：900(可加寬)

履帶板寬度mm：350/400

離地間隙mm：280

運輸槽物料通過尺寸mm：488x500

運輸狀態（長*寬*高） mm：6750*1600*1650

工作狀態（長*寬*高） mm：7300*1600*1800

工作范圍

A挖掘寬度mm：3100

B挖掘距離（離鏟口）mm：1530

C挖掘高度mm：2300

D挖掘深度mm：500

E卸載高度mm：1400(可變)

F蕞低裝載高度mm：1350(可變)

G卸載距離mm：1600(可變)

H工作臂蕞大回轉角度（°）：±35

適應巷道斷面（寬x高）m：≥2.2×2.2

性能參數

裝載能力m3/h：60

總功率KW：30

整機重量kg：7800

行走速度km/h：1.1

刮板鏈運輸機構形式：單鏈單驅

適用巷道坡度（°）：≤30

蕞小轉彎半徑m：≥4

接地比壓Mpa：≤0.1

操作方式：液控

刮板鏈速度m/min：25

液壓油箱容量L：135

蕞大工作壓力Mpa：22

注：以上參數僅供參考，可能與實際參數有所差異。
