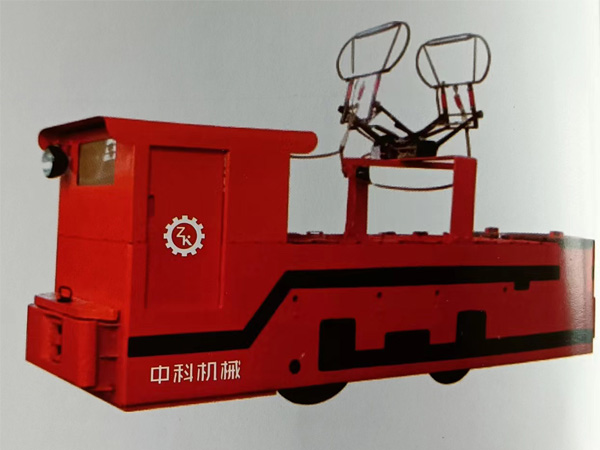

14噸架線式電機車產品介紹

14噸架線式電機車是為大型礦設計的新產品，架線式電機車具有外形尺寸小、軸距短、轉彎半徑小、速度快、牽引力大的特點。

14噸架線式電機車外形特征

軌距：600、762、900mm

軸距：1700mm

曲線半徑：12m

車輪滾動圓直徑：φ760mm

受電器工作高度（距軌面）：2000~3200mm

排障器高度：50mm

外形尺寸（LxWxH）：4800x1060（1222、1360）x1700mm

14噸架線式電機車技術參數

粘著質量：14t

牽引力：34.3kn

小時制牽引力：26.68kn

小時制速度：12.87km/h

額定電壓：250v、550v

牽引電機功率：52x2kw

牽引高度：320、430mm

齒輪傳動比：14.46（2級減速）

調速方式：斬波調速、變頻調速

制動方式：機械、空氣、電氣
