2.5噸蓄電池電機車產品介紹

防爆特殊型蓄電池電機車適用于高瓦斯礦井進風（全風壓通風）的主要運輸巷道內、掘進的巖石巷道中、瓦斯礦井的主要回風巷和采區進、回風巷內、煤（巖）與瓦斯突出礦井和瓦斯噴出區域中，作牽引礦車以及運輸原煤、礦石、矸石、材料、設備、人員等。

CTY2.5/4.6.7.9B

CTY2.5/4.6.7.9P

型號含義

C：機車；

T：防爆特殊性蓄電池；

Y：一端司機室  L：兩端司機室；

2.5：粘著質量（t）；

4.6.7.9：軌距：457、600、762、900mm；

B：斬波調速  P：變頻調速。

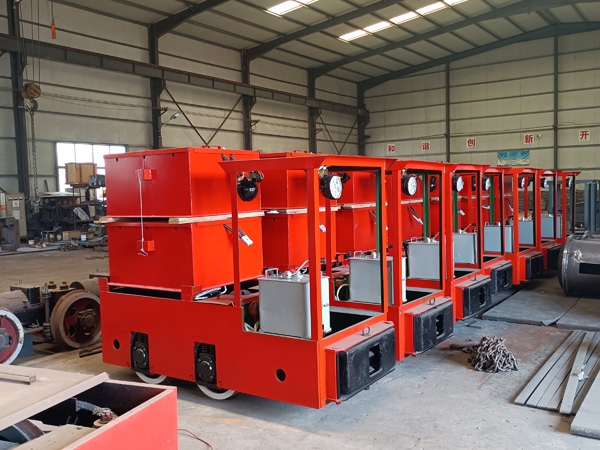

2.5噸蓄電池電機車外形特征

軌距：457、600、762、900mm

軸距：650mm

曲線半徑：5m

車輪滾動圓直徑：φ460、φ430mm

齒輪箱距軌面高度：≥85mm

外形尺寸（LxWxH）：2360x914（1076、1214）x1550mm

2.5噸蓄電池電機車技術參數

粘著質量：2.5t

牽引力：6.13kn、5kn

小時制牽引力：2.55kn、2.75kn

小時制速度：4.54km/h、4.5km/h

額定電壓：48v

蓄電池組容量：330Ah

牽引電機功率：3.5x1kw、4.5x1kw

牽引高度：210、320mm

齒輪傳動比：18.4、17.9（2級減速）

調速方式：斬波調速、變頻調速

制動方式：機械、電氣
